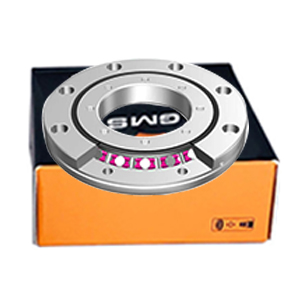

交叉滚子轴承

工业机器人用交叉滚子轴承。交叉滚子轴承的特点：交叉滚子轴承，是圆柱滚子或圆锥滚子在呈90度的V形沟槽滚动面上通过隔离块被相互垂直地排列，所以交叉滚子轴承可承受径向负荷、轴向负荷及力矩负荷等多方向的负荷。内外圈的尺寸被小型化，极薄形式更是接近于极限的小型尺寸，并且具有高钢性，且精度可达到P5、P4、P2级。因此适合于工业机器人的关节部和旋转部、机械加工中心的旋转台，精密旋转工作台、医疗机器、计算器、军工、IC制造装置等设备。
1、具有出色的旋转精度：
交叉滚子轴承内部结构采用滚子呈90°相互垂直交叉排列，滚子之间装有间隔保持器或者隔离块，可以防止滚子的倾斜货滚子之间相互磨察，有效防止了旋转扭矩的增加。另外，不会发生滚子的一方接触现象或者锁死现象；同时因为内外环是分割的结构，间隙可以调整，即使被世家预压，也能获得高精度的旋转运动。
2、操作安装简化:
被分割成2部分的外环或者内环，在装入滚子和保持器后，被固定在一起，所以安装时操作非常简单。
3、承受较大的轴向和径向负荷:
因为滚子在呈90°的V型沟槽滚动面上通过间隔保持器被相互垂直排列，这种设计使交叉滚子轴承就可以承受较大的径向负荷、轴向负荷及力矩负荷等所有方向的负荷。
4、大幅节省安装空间:
交叉滚子轴承的内外环尺寸被最小限度的小型化，特别是超薄结构是接近极限的小型尺寸，并且具有高刚性。
（外环分割型、内环旋转用）
此系列型号为交叉圆柱滚子轴承的基本型，内、外环尺寸被最小限度地小型化，其构造是外环是分割型，内环是一体设计，适合于要求内环旋转精度高的部位。
（内环分割型、外环旋转用）
此系列型号是由RB型的设计理念产生的新型式，主要尺寸与RB型相同。其构造是内环是分割型，外环是一体设计，适合于要求外环旋转精度高的部位。
（内、外环一体型）
此系列型号由于已进行了安装孔的加工，就不需要固定法兰和支撑座。另外，由于采用采用带座的的一体化内外环结构，安装对性能几乎没有影响，因此能够获得稳定的旋转精度和扭矩。
能用于外环和内环旋转。
（外环分割型、内环旋转用）
其构造是外环是分割型，内环是一体设计，不带保持架满装滚子轴承。适合于要求内环旋转精度高的部位。
（外环分割型、内环旋转用）
其构造是外环是分割型，内环是一体设计，带保持架满装滚子轴承。适合于要求内环旋转精度高的部位。
（内、外环一体型）
该系列型号内、外环都是一体结构，用于外环和内环旋转。
（外环分割型、内环旋转用）
此系列型号是将RB型内、外环厚度减小到极限的紧凑型。适合于需要重量轻、紧凑设计的部位，例如工业机器人和机械手旋转部位。
（单一裂缝型）
主要尺寸与RA型相同。由于该型号为外圈一个缺口结构，外圈也具有高刚性，因此也可用于外圈旋转。

XR/JXR型（交叉圆锥滚子轴承）
该类轴承具有两组滚道和滚子，相互呈直角组合，滚子交错相对。轴承的横截面高度与单列轴承相似，因此节省了空间和轴承座材料，大锥角和锥形几何设计使轴承总体有效跨距是轴承自身宽度的几倍。交叉圆锥滚子能承受高倾覆力矩，适用于机床，包括立式镗床和磨床工作台、机床精密圆分度工作台、大型滚齿机、转塔、工业机器人等。
